Semantic Segmentation을 처음 시도한 성공적인 convolution network이다. FCN은 Fully-Connected Layer를 제거함으로써 conv.layer와 pooling.layer로만 구성된다.
input: m x n x 3의 color image output: m x n x (C+1) tensor - 이때, C는 class개수이고 C+1에서 +1을 해주는 이유는 배경이 포함되기 때문이다. - output tensor의 0번 map은 background를 의미하며 이후는 class에 속한다.
FCN은 m x n x 3크기의 input image를 Downsampling하여 점차 작게 만든다. 이후 m x n으로 다시 키우는 Upsampling (= Deconvolution)과정이 필요하다.
Downsampling을 계속하면 receptive field가 커지므로 detail이 떨어진다. 앞쪽의 feature map의 경우, detail한 정보를 갖지만 전역정보가 부족하다. ∴ FCN은 여러 scale의 feature map을 결합해 segmentation성능을 최고로 유지한다. → by skip connection !! https://arxiv.org/abs/1411.4038
뒤에서 소개되는 model들은FCN이 성공을 거둔 후 FCN의 성능을 개선하여 다양하게 변형된 model들이다.
[DeConvNet]

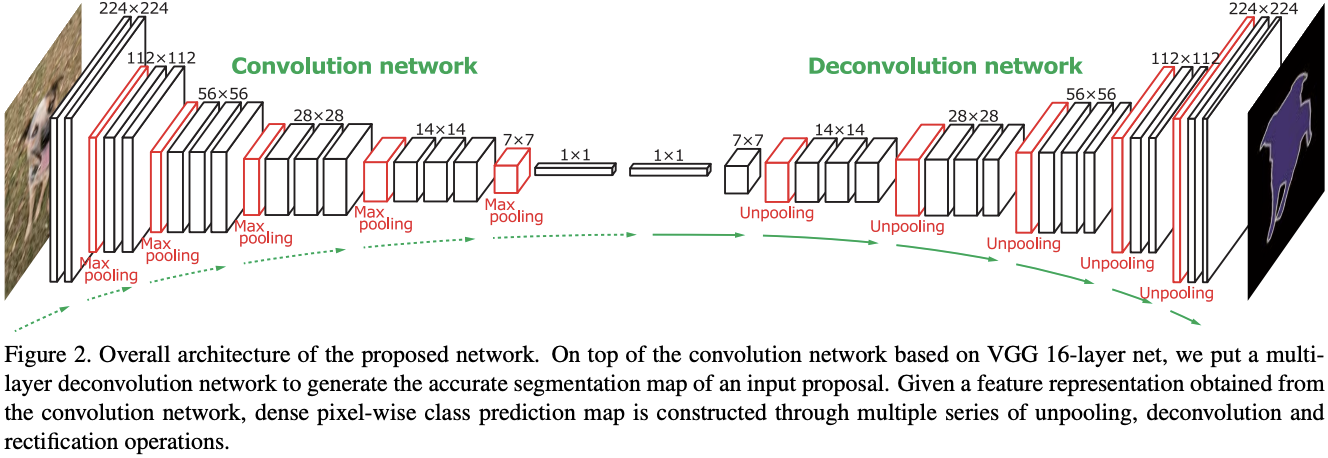

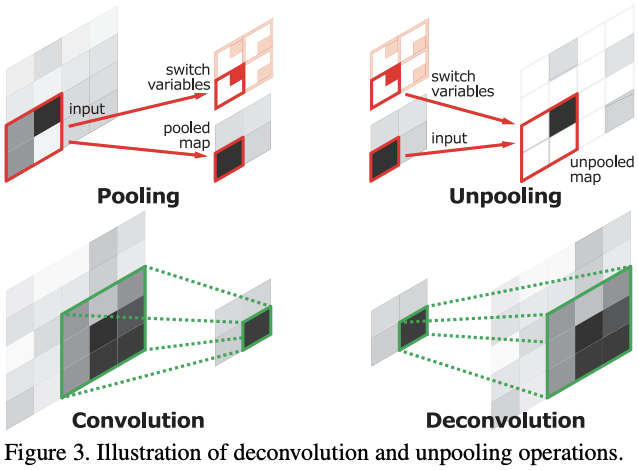

DeConvNet은 FCN과 Auto-Encoder를 결합한 구조이다. [Noh2015] FCN의 경우, 사람이 개입해 Upsampling을 설계했기에 구조가 복잡하고 어색하다. DeConvNet의 경우, 대칭구조의 표준 auto-encoder를 사용해서 구조와 학습, 성능이 우월하다. https://arxiv.org/abs/1505.04366
[U-Net]
의료 영상처리분야에서 가장 권위있는 학술대회 중 하나인 MICCAI(Medical Image Computer Assisted Intervention)에서 발표된 U-net은 의료영상 분할을 목적으로 개발되었다.[Ronneberger2015] (같은 해 ISBI 세포 추적 대회에서 우승 차지는 안비밀)

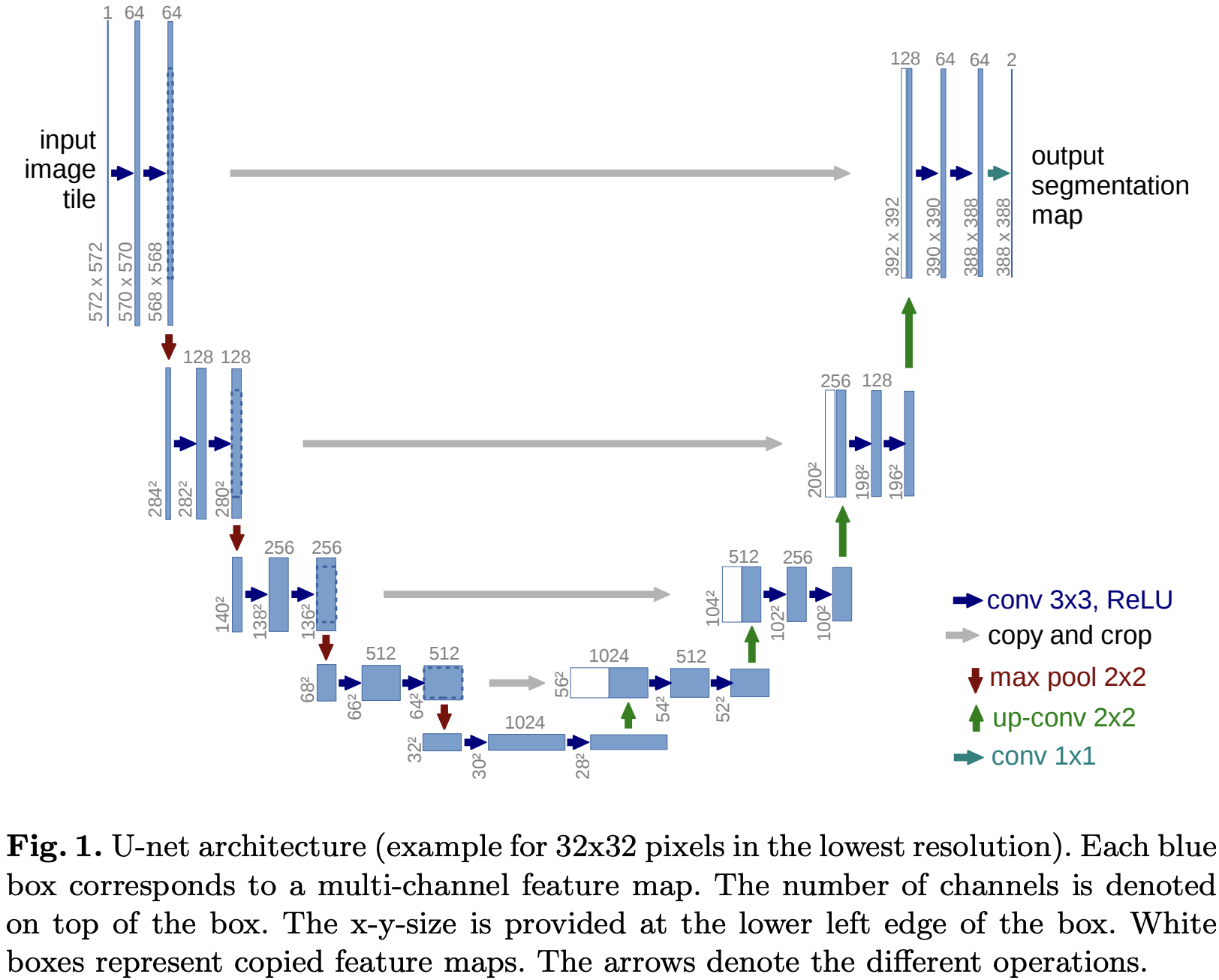

U-net은 Downsampling과정과 Upsampling과정을 각각 다음과 같이 부른다. - Downsampling = contracting path - Upsampling = expansive path
📌 Down Sampling과정 →: Convolution layer과 ↓: Pooling layer을 통과하면? 여타 모델처럼 feature map의 spatial resolution은 줄어들고 depth(=channel)는 늘어난다. 이 과정을 4번 반복하면 가장 아래의 32X32X512의 feature map이 된다.
📌 Deconvolution (≒ Upsampling)과정 Transpose Convolution (= Deconvolution)을 이용해 원래 image size로 복원한다.
🌟 U-net의 주안점은 →로 표시된 shortcut connection이다!! Downsampling, Upsampling에 대응되는 층에 대해 각각 다음과 같이 연산한다. - 좌측에서 발생한 feature map에 대해 중앙에서 crop을 진행, expansive path로 전달. - 우측은 전달받은 tensor(HxWxC)를 이어붙여 (HxWx2C)의 tensor를 생성한다.
원래 U-net은 Conv2D(filters, (3,3), strides=1, padding='valid')로 사용한다. 따라서 input image가 572x572는 570x570, 568x568로 줄어든다.
풀링층의 경우, 2x2 filter사용으로 feature map의 크기는 반으로 줄어든다. 따라서 568x568맵이 284x284가 된다. https://arxiv.org/abs/1505.04597
[DeepLabv3+]
Encoder-Decoder구조에 기반한 신경망은 기존의 image를 16~32배까지 축소 후 Upsampling으로 기존 크기로 복원한다. 예를들어 U-net은 572x572 image를 32x32로 축소 => 388x388로 복원한다.

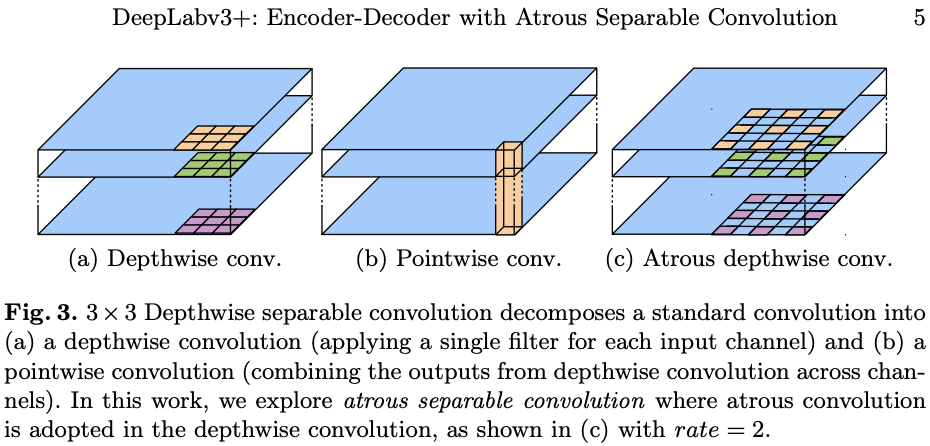

But! 상당히 작게 축소했다 복원하기에 "detail한 feature"를 잃어버릴 가능성이 높다. → DeepLabv3+는 이런 단점을 팽창 컨볼루션(dilated convolution = atrous convolution)으로 완화한다.[Chen2018] https://arxiv.org/abs/1802.02611 dilated(=atrous) convolution에 대한 그림atrous convolution은 팽창계수 r을 가지며, r=1의 경우 좌측사진처럼 보통 convolution과 같다. r=2의 경우, 3x3 filter는 이웃 9개의 pixel을 조사한다.(다만 우측처럼 한 pixel을 건너 진행한다.) 즉, 더 넓은 receptive field를 적용하는 셈이 될 수 있다!
