📊 다양한 시각화 방법

대표적으로 WandB는 학습log 시각화를 주로 사용한다.

대표적으로 다음과 같다.

• Loss, Accuracy 그래프
• Model parameter(gradient) 그래프
• pred_img 시각화
• sweep 그래프
• Confusion Matrix
• ROC, PR Curve

1.  Loss, Accuracy 그래프

💻 코드

wandb.log({'loss':loss}, step=epoch)
wandb.log({'val_loss': val_loss,
           'val_acc': val_accuracy })

📊 시각화

2.  Model parameter(gradient) 그래프

💻 코드

wandb.watch(model, criterion, log="all", log_freq=10)

log="all"을 주면 gradient와 parameter, bias를 모두 기록할 수 있다.

📊 시각화

3.  Pred_Img 시각화

💻 코드

ex_images.append(wandb.Image(data[0],
                                  caption="Pred:{} Truth:{}".format(pred[0].item(), target[0])
                                  ))

 wandb.log({"Image": ex_images})

📊 시각화

cf) index바를 조절해 학습진행경과확인이 가능하다.

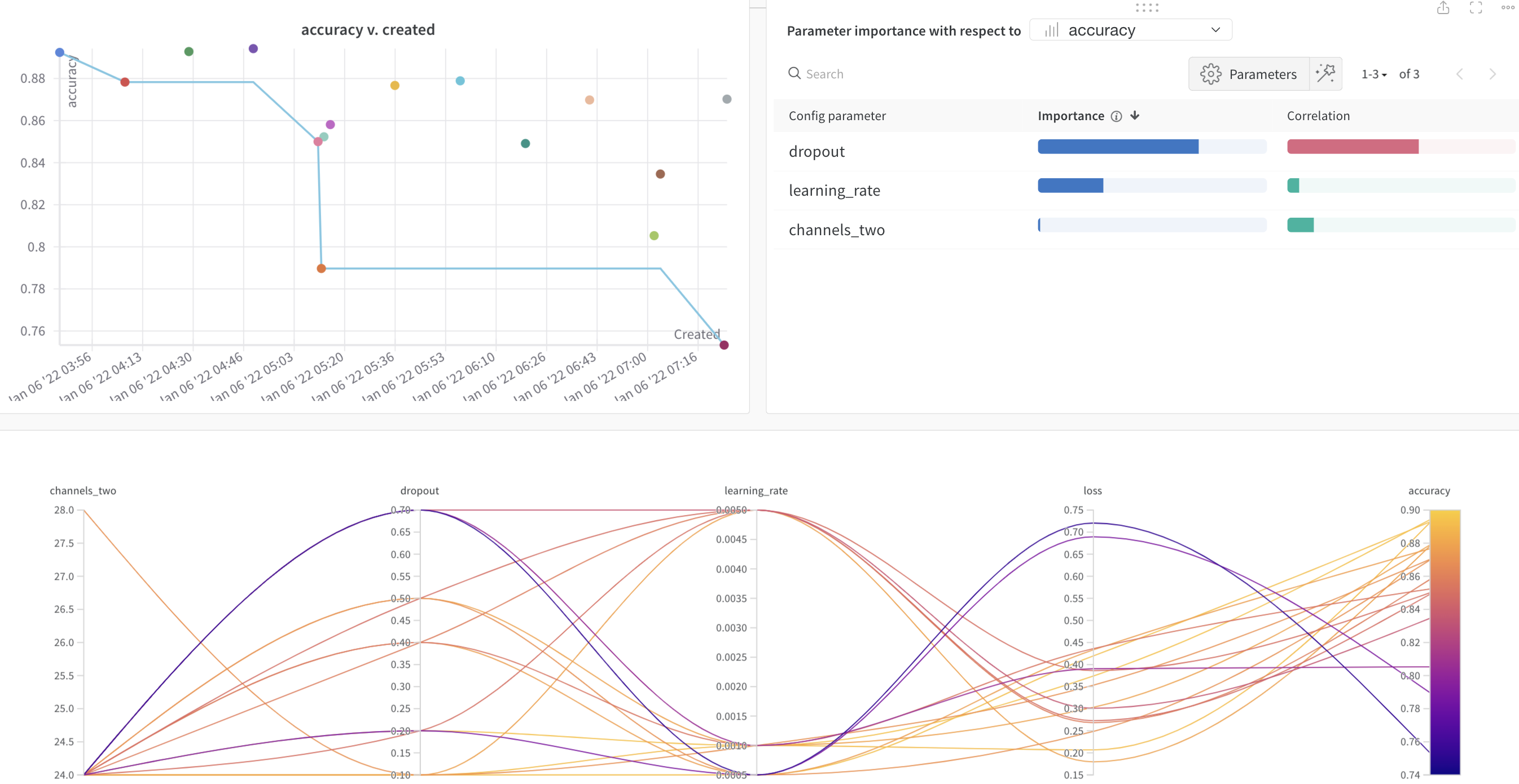

4.  sweep 그래프

💻 코드

sweep_id = wandb.sweep(sweep_config, project="mnist", entity='v2llain')
wandb.agent(sweep_id, run_sweeep, count=6)

📊 시각화

X축: configuration된 parameter이름

y축: 변경된 값

맨 우측: 성능측정값

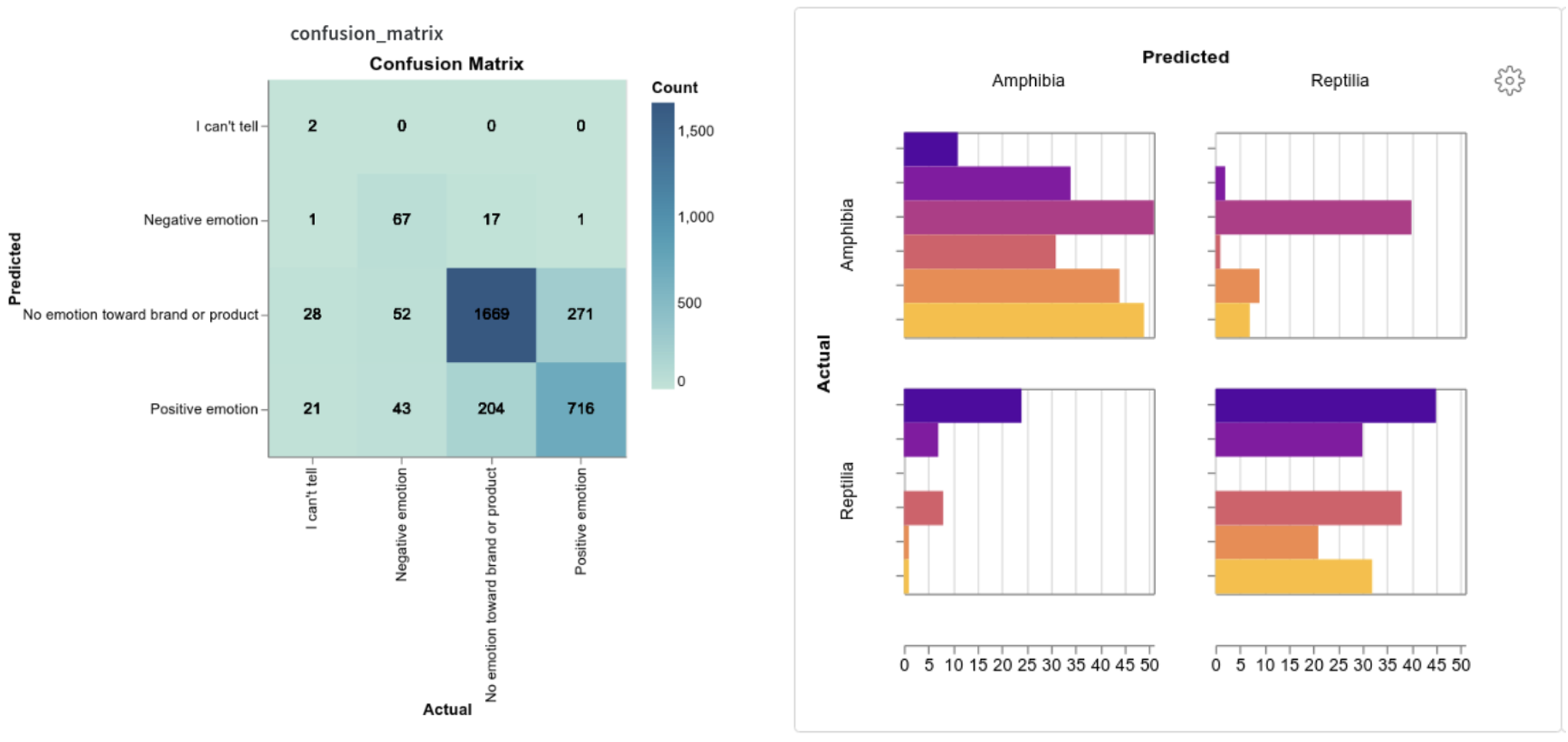

5.  Confusion Matrix

💻 코드

sweep실행❌)

wandb.sklearn.plot_confusion_matrix(y_test, y_pred,
                                    labels=classes_name)

sweep실행⭕️)

wandb.log({
      "Confusion Matrix":
      wandb.plot.confusion_matrix(preds=best_all_preds,
                                  y_true=best_all_labels,
                                  class_names=classes_name
                                  )})

📊 시각화

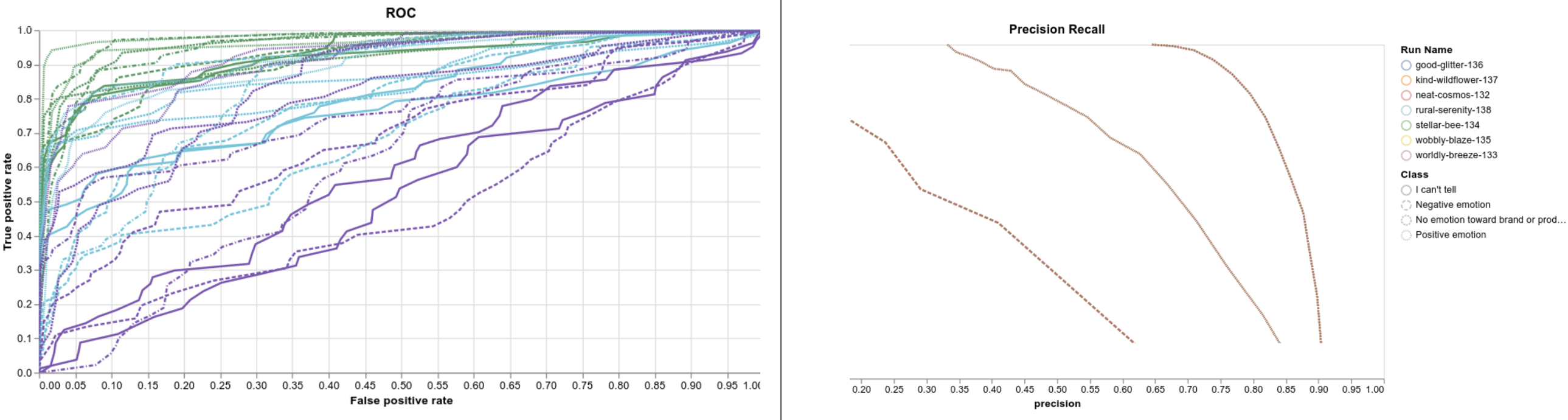

6. ROC, PR Curve

💻 코드

wandb.log({'roc': wandb.plots.ROC(y_test, y_prob_pred, cnb.classes_)})

wandb.log({'pr': wandb.plots.precision_recall(y_test, y_prob_pred, cnb.classes_)})

📊 시각화
