[논문 review] - ResNetV2(2016)_Kaiming He et al,

😶 초록 (Abstract)

- ResNet은 는 설득력 있는 정확도와 멋진 수렴동작을 보여주는 매우 심층적인 아키텍처군으로 부상했다.

본 논문에서는 "Identity Mapping"을 "Skip Connection" 및 "After-addition Activation"로 사용할 때
순전파/후전파 signal이 한 블록에서 다른 블록으로 직접 전파될 수 있음을 제안하는 residual building block 이후의 propagation공식을 분석한다.

일련의 제거(ablation)실험은 이런 identity mapping의 중요성을 뒷받침한다.
이는 새로운 residual unit을 제안하도록 동기부여하여 훈련을 더 쉽게 하고 일반화를 개선한다.

CIFAR-10(4.62% 오류) 및 CIFAR-100의 1001층 ResNet과 ImageNet의 200-layer ResNet을 사용하여 개선된 결과를 적으며 이에 대한 코드는 https://github.com/KaimingHe/resnet-1k-layers 에서 확인할 수 있다.

GitHub - KaimingHe/resnet-1k-layers: Deep Residual Networks with 1K Layers







1. 서론 (Introduction)







2. Analysis of Deep Residual Networks

• Discussions







3. On the Importance of Identity Skip Connections

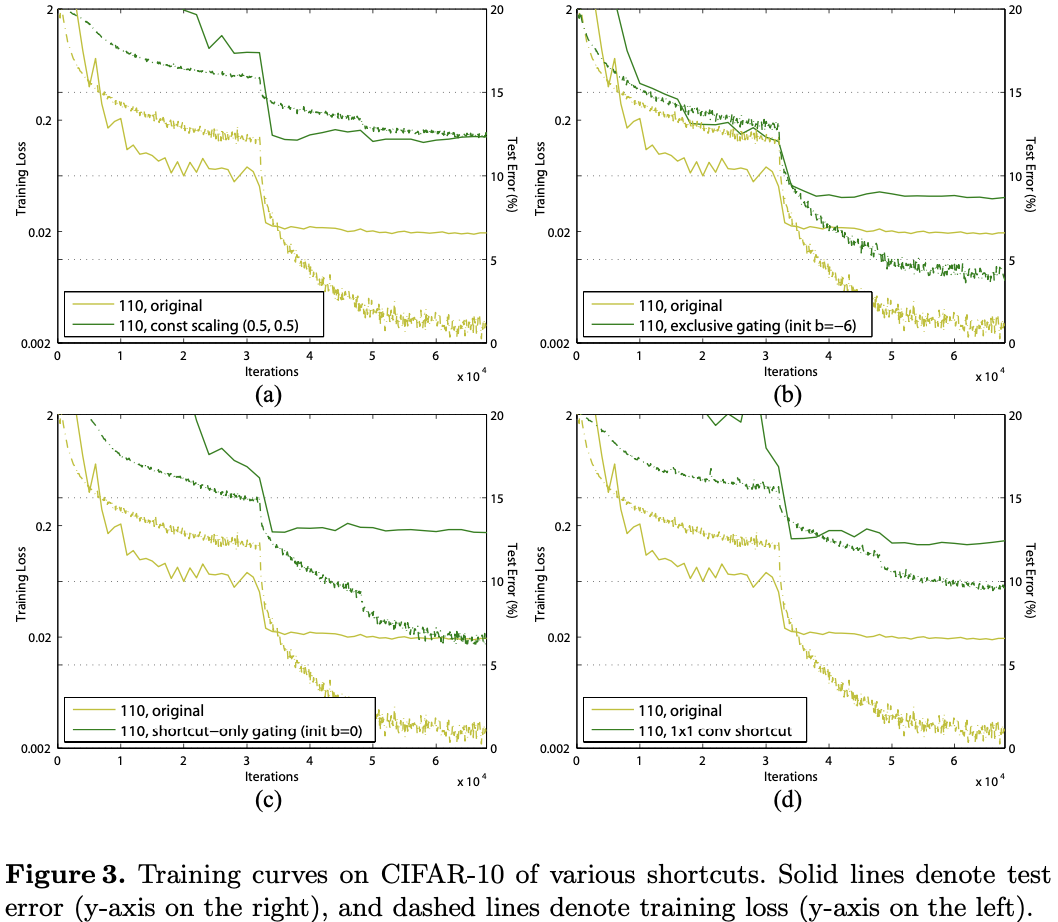

3.1  Experiments on Skip Connections

 • Constant scaling

 • Exclusive gating

이는 Highway  Network논문의 지침에 따라(people.idsia.ch/~rupesh/very_deep_learning/)

 • Shortcut-only gating





• 1x1 convolutional shortcut

 • Dropout Shortcut





3.2   Discussions













4. On the Usage of Activation Functions





4.1  Experiments on Activation

이 Section에서는 ResNet-110과 164층의 Bottleneck Architecture(ResNet-164라고도 함)으로 실험한다.

Bottleneck Residual Unit은 다음과 같이 구성된다.
차원축소를 위한 1×1 및 3×3 layer
차원복원을 위한 1×1 layer
이는 [ResNet논문]에서의 설계방식처럼 계산복잡도는 2개의 3×3 Residual Unit과 유사하다. (자세한 내용은 부록에 기재)

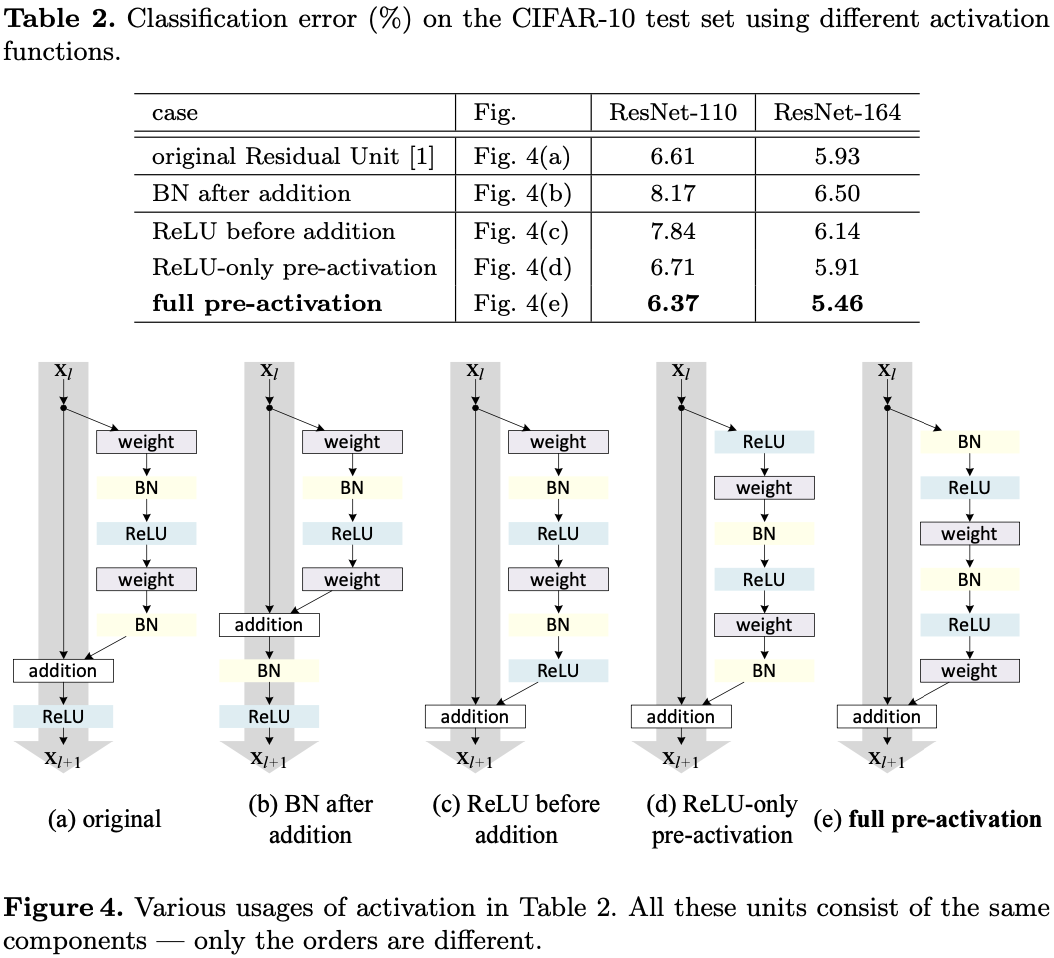

또한, 기존의 ResNet-164는 CIFAR-10에서 5.93%의 결과를 보였다.(표2)


 •BN after addition



 • ReLU before addition

 • Post-activation or Pre-activation ?






4.2  Analysis

 •Ease of optimization

- 이 효과는 ResNet-1001을 훈련할 때 매우 두드러진다. (그림 1의 곡선.)
[ResNet논문]의 기존 설계방식으로 훈련을 시작하면 training Loss가 매우 느리게 감소한다.
f = ReLU가 음의 값을 경우, 신호에 영향을 미치는데 이는 Residual Unit이 많으면 이 효과가 두드러진다.
즉, Eqn.(3)(따라서 Eqn.(5))은 좋은 근사치가 아니게 된다.
반면, f가 identity mapping인 경우, 신호는 임의의 두 Unit 사이에 직접 전파될 수 있다.
1001층이나 되는 신경망의 training Loss값을 매우 빠르게 감소시킨다(그림 1).
또한 우리가 조사한 모든 모델 중 가장 낮은 Loss를 달성하여 최적화의 성공을 보여준다.

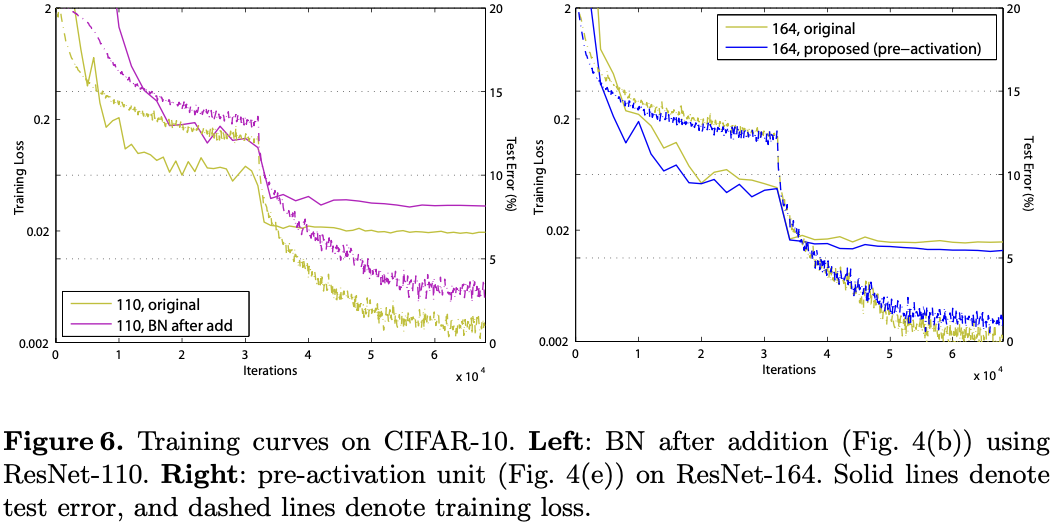

- 또한 ResNet이 더 적은 층을 가질 때 f = ReLU의 영향이 심각하지 않다는 것을 발견했다(예: 그림 6(오른쪽)).
훈련 초반, training곡선이 조금 힘들어 보이지만 곧 좋은 상태로 된다.

그러나 단절(truncation)은 1000개의 레이어가 있을 때 더 빈번히 일어난다.

 • Reducing Overfitting
 제안된 "pre-activation" unit을 사용하는 것이 Regualarizatoin에 미치는 또 다른 영향은 그림 6(오른쪽)과 같다.

"pre-activation" 버전은 수렴 시 training Loss값이 약간 더 높지만 "test Error"는 더 낮다.

이 현상은 CIFAR-10과 100 모두에서 ResNet-110, ResNet-110(1-layer) 및 ResNet-164에서 관찰된다.
이때, 우리는 이것이 BN의 "regularization" 효과에 의해 발생한 것으로 추정된다.

원래 Residual Unit(그림 4(a)에서 BN이 신호를 정규화(normalize)하지만, 이는 곧 shortcut에 추가되므로 병합된 신호는 정규화(normalize)되지 않습니다.

이 정규화되지 않은 신호는 그다음 weight-layer의 입력값으로 사용된다.

대조적으로, 우리의 "pre-activation"버전에서, 모든 weight-layer의 입력값이 정규화되었다.













5. Results

 • Comparisons on CIFAR-10/100
  - 표 4는 CIFAR-10/100에 대한 최첨단 방법을 비교하여 경쟁력 있는 결과를 얻는다.
   우린 신경망 폭이나 filter크기를 특별히 조정하거나 작은 dataset에 매우 효과적인 정규화 기술(예: Dropout)을 사용하지 않는다는 점에 주목한다.
  우리는 단순하지만 필수적인 개념을 통해 더 깊이 들어가 이러한 결과를 얻어서 깊이의 한계를 밀어내는 잠재력을 보여준다.



 •Comparisons on ImageNet
  - 다음으로 1000-class ImageNet dataset에 대한 실험 결과이다.
ResNet-101을 사용해 ImageNet의 그림 2와 3에서 연구한 skip connection을 사용하여 예비 실험을 수행했을 때, 유사한 최적화 어려움을 관찰했다.
이러한 non-idntity shortcut network의 training오류는 첫 learning rate(그림 3과 유사)에서 기존 ResNet보다 분명히 높으며, 자원이 제한되어 훈련을 중단하기로 결정했다.
그러나 우리는 ImageNet에서 ResNet-101의 "BN after addition" 버전(그림 4(b)을 마쳤고 더 높은 training Loss와 validation error오류를 관찰했다.
이 모델의 단일 크롭(224×224)의 validation error는 24.6%/7.5%이며 기존ResNet-101의 23.6%/7.1%이다.
이는 그림 6(왼쪽)의 CIFAR 결과와 일치합니다.

- 표 5는 모두 처음부터 훈련된 ResNet-152와 ResNet-200의 결과를 보여준다.
우리는 기존 ResNet 논문이 더 짧은 측면 s∈ [256, 480]을 갖는 scale-jittering을 사용하여 모델을 훈련시켰기 때문에 s = 256 ([ResNet논문]에서와 같이)에서 224×224crop의 test는 negative쪽으로 편향되어 있었다.

대신, 모든 기존 및 ResNets에 대해 s = 320에서 단일 320x320 crop을 test한다.
ResNets는 더 작은 결과물에 대해 훈련받았지만, ResNets는 설계상 Fully-Convolution이기 때문에 더 큰 결과물에서 쉽게 테스트할 수 있다.
이 크기는 Inception v3에서 사용한 299×299에 가깝기 때문에 보다 공정한 비교가 가능하다.


- 기존 ResNet-152는 320x320 crop에서 top-1 error가 21.3%이며, "pre-activation"은 21.1%이다.
ResNet-152에서는 이 모델이 심각한 일반화(generalization) 어려움을 보이지 않았기 때문에 이득이 크지 않다.
그러나 기존 ResNet-200의 오류율은 21.8%로 기존 ResNet-152보다 높다.
그러나 기존 ResNet-200은 ResNet-152보다 training error가 낮은데, 이는 overfitting으로 어려움을 겪고 있음을 시사한다.

"pre-activation" ResNet-200의 오류율은 20.7%로 기존 ResNet-200보다 1.1% 낮고 ResNet-152의 두 버전보다 낮다. GoogLeNet과 InceptionV3의 scale 및 종횡(aspect)의 비율의 확대를 사용할 때, ResNet-200은 Inception v3보다 더 나은 결과를 보인다(표 5).
우리의 연구가 진행될 때와 동시에, Inception-ResNet-v2 모델은 19.9%/4.9%의 single crop 결과를 달성하였다.

 • Computational Cost
  - 우리 모델의 계산 복잡도는 깊이에 따라 선형적이다(따라서 1001-layer net은 100-layer net보다 10배 복잡하다).
CIFAR에서 ResNet-1001은 2개의 GPU에서 훈련하는 데 약 27시간이 걸리고,
ImageNet에서 ResNet-200은 8개의 GPU에서 훈련하는 데 약 3주가 걸린다(VGGNet논문과 동등).





6. Conclusions

이 논문은 ResNet의 connection메커니즘 뒤에서 작동하는 전파 공식을 조사한다.
우리의 결과물은 identity shortcut connection 및 identity after-addition activation이 정보의 전파를 원활하게 하기 위해 필수적이라는 것을 시시한다.
이런 변인통제실험(Ablation Experimanet)은 우리의 결과물과 일치하는 현상을 보여준다.
우리는 또한 쉽게 훈련되고 정확도를 향상시킬 수 있는 1000층 심층신경망을 제시한다







 •Appendix: Implementation Details













🧐 논문 감상_중요개념 핵심 요약

"Identity Mappings in Deep Residual Networks"
Kaiming He, Xiangyu Zhang, Shaoqing Ren 및 Jian Sun이 2016년에 발표한 연구 논문으로 이 논문은 심층 신경망의 성능 저하 문제를 해결하는 새로운 잔차 네트워크 아키텍처를 제안한다.





[핵심 개념]

1. 기존 ResNet과의 차이점
1. Shortcut Connections
이 논문은 기존의 ResNet에서 layer간의 shortcut connection에서 "Identity Mapping"을 사용한다는 것이다.
  - 기존 ResNet: 다음층의 출력차원과 일치하도록 입력을 변환하는 Residual Mapping을 사용
  - ResNet V2: transformation을 우회하고 입력을 다음층으로 직접전파하는 "Identity Mapping"을 사용


2. Pre-activation
이 논문은 ResNet을 응용한 ResNetV2로 사전 활성화(pre-activation)에 대한 개념을 도입했다.
  - BatchNormalization 및 ReLU를 각 conv.layer이후가 아닌, 이전에 적용한다.
  - 이를 통해training performance를 개선하고 매우 깊은 신경망에서의 overfitting을 줄여주었다.

[장점 ①_ Easy to Optimization]
  - 이 효과는 깊은 신경망(1001-layer ResNet)을 학습시킬 때 분명하게 나타난다.
기존 ResNet은 Skip connetion을 거쳐서 입력값과 출력값이 더해지고, ReLU 함수를 거친다.
더해진 값이 음수이면 ReLU 함수를 거쳐서 0이 되는데, 이는 만약, 층이 깊다면 이 증상의 영향이 더 커지게 되어 더 많은 값이 0이 되어 초기 학습시에 불안정성으로 인한 수렴이 되지 않는 문제가 발생할 수 있다.

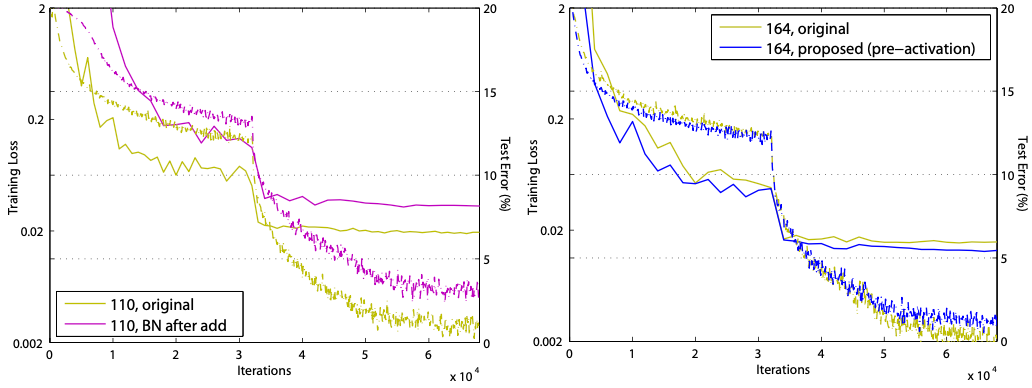

실제로 아래 학습 곡선을 보면 초기에 Loss가 수렴되지 않는 모습을 볼 수 있다.

Bold: test, 점선: train

 하지만 pre-activation 구조는 더해진 값이 ReLU 함수를 거치지 않아, 음수 값도 그대로 이용할 수 있게 된다.
실제로 학습 곡선을 살펴보면 제안된 구조가 초기 학습시에 loss를 더 빠르게 감소시킴을 볼 수 있다.

[장점 ②_ Reduce Overfitting]
  - 위 그림을 보면 수렴지점에서 pre-activation 구조의 training loss가 original보다 높다.
  - 반면, test error가 낮다는 것은 overfitting을 방지하는 효과가 있다는 것을 의미합니다.
  - 이 논문에서 이 효과에 대해 Batch Normalization 효과 때문에 발생한다고 추측하는데, Original Residual unit은 BN을 거치고 값이 shortcut에 더해지며, 더해진 값은 정규화되지 않는다.
이 정규화되지 않은 값이 다음 conv. layer의 입력값으로 전달된다.

  Pre-activation Residual unit은 더해진 값이 BN을 거쳐서 정규화 된 뒤에 convolution layer에 입력되서 overfitting을 방지한다고 저자는 추측한다.

3. Recommendation
이 논문에서는 ResNet V2 설계 및 훈련을 위해 소개된 실용적인 권장사항을 제안하는데,  아래와 같다.
 ① Initialization
   - 표준편차 = sqrt(2/n) 인 Gaussian분포를 사용해 Conv.layer weight초기화를 권장
      (이때, n은 input channel수)

 ② Batch Normalization
   - pre-activation을 이용한 Batch Normalization을 권장한다.
   - mini-batch의 statistics 영향을 줄이기 위해 training/test중에는 statistics이동평균을 사용한다.

 ③ Learning Rate Schedule
   - 초기 수렴의 가속화를 위해 warming up구간에서 상대적으로 큰 학습률 사용
   - 미세조정을 위해 decay구간에서 더 작은 학습률 사용

 ④ Weight Decay
   - overfitting 방지를 위해 weight_decay = 1e-4 (0.0001)를 사용

 ⑤ Data Augmentation
   - random cropping
   - horizontal flipping













🧐  논문을 읽고 Architecture 생성 (with tensorflow)

import tensorflow as tf
from tensorflow.keras.layers import Input, Conv2D, BatchNormalization, ReLU, Add, GlobalAveragePooling2D, Dense
from tensorflow.keras.models import Model

def conv2d_bn(x, filters, kernel_size, strides=1, padding='same'):
    x = Conv2D(filters=filters,
               kernel_size=kernel_size,
               strides=strides,
               padding=padding)(x)
    x = BatchNormalization()(x)
    return x

def residual_block(x, filters, kernel_size, strides=1):
    shortcut = x
    x = conv2d_bn(x, filters, kernel_size, strides)
    x = ReLU()(x)
    x = conv2d_bn(x, filters, kernel_size, 1)

    if x.shape != shortcut.shape:
        shortcut = Conv2D(filters=filters,
                          kernel_size=1,
                          strides=strides,
                          padding='same')(shortcut)
    x = Add()([x, shortcut])
    x = ReLU()(x)
    return x

def resnetv2(input_shape, num_classes, num_layers, use_bottleneck=False):
    num_blocks = (num_layers - 2) // 9
    filters = 16

    inputs = Input(shape=input_shape)

    x = conv2d_bn(inputs, filters, 3)

    for i in range(num_blocks):
        for j in range(3):
            strides = 1
            if j == 0:
                strides = 2
            x = residual_block(x, filters, 3, strides)
        filters *= 2

    x = GlobalAveragePooling2D()(x)
    x = Dense(num_classes, activation='softmax')(x)

    model = Model(inputs=inputs, outputs=x)

    return model


model = resnetv2(input_shape=(224,224,3),  num_classes=200, num_layers=152, use_bottleneck=True)
model.summary()
