[Vision System]. image blending & image masking

※ image blending (이미지 합성)

• 지난 시간, image를 "number"와 "array"로 보는 관점을 알아보았다.

• 이번 시간에는 number와 array를 포함하여 이미지 = 여러 정보의 집합이라는 관점을 알아볼 것이다.

 지난 시간들에서의 관점에서는 이미지를 컨트롤하였기에 이를 상정하면?

우리는 이미지를 조작할 수 있다는 것이고 이미지 = 정보라는 관점(image = information)에서 보면?

★★★즉, 이런 관점이면 우리는 이미지 정보를 조작할 수 있다는 것이다!★★★







[실습] - blending

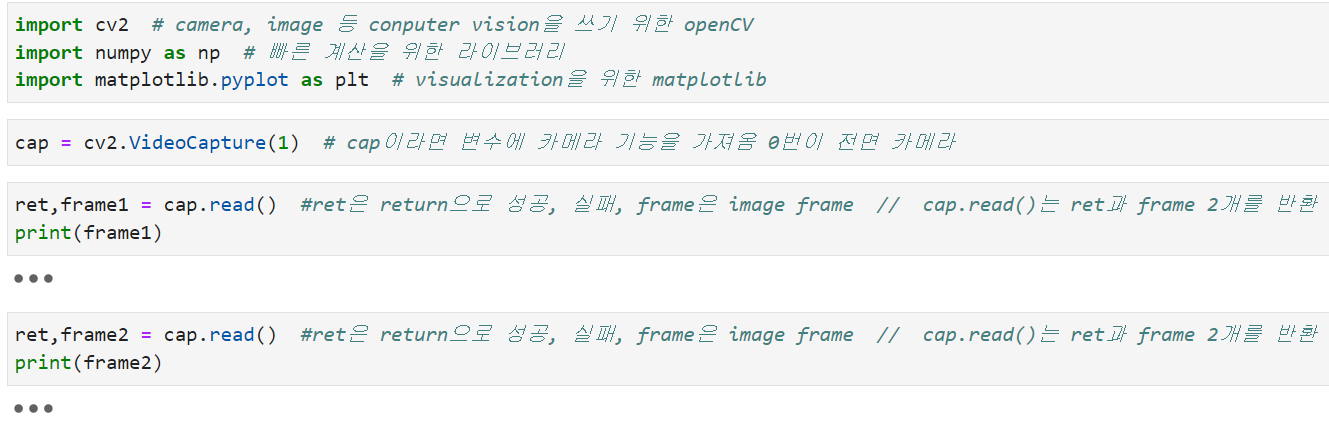

<import 부분>

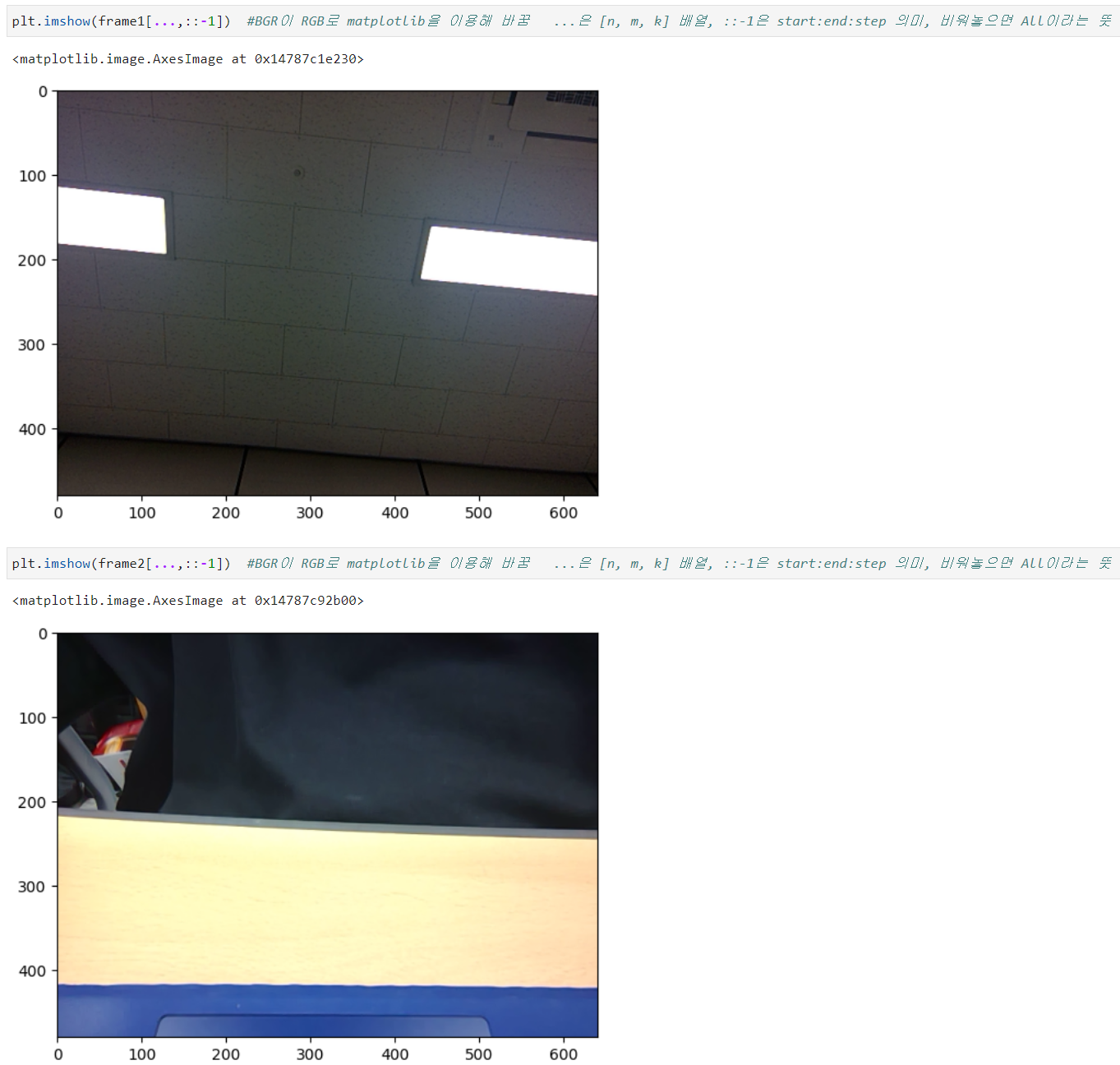

<찍은 2개의 사진 출력>

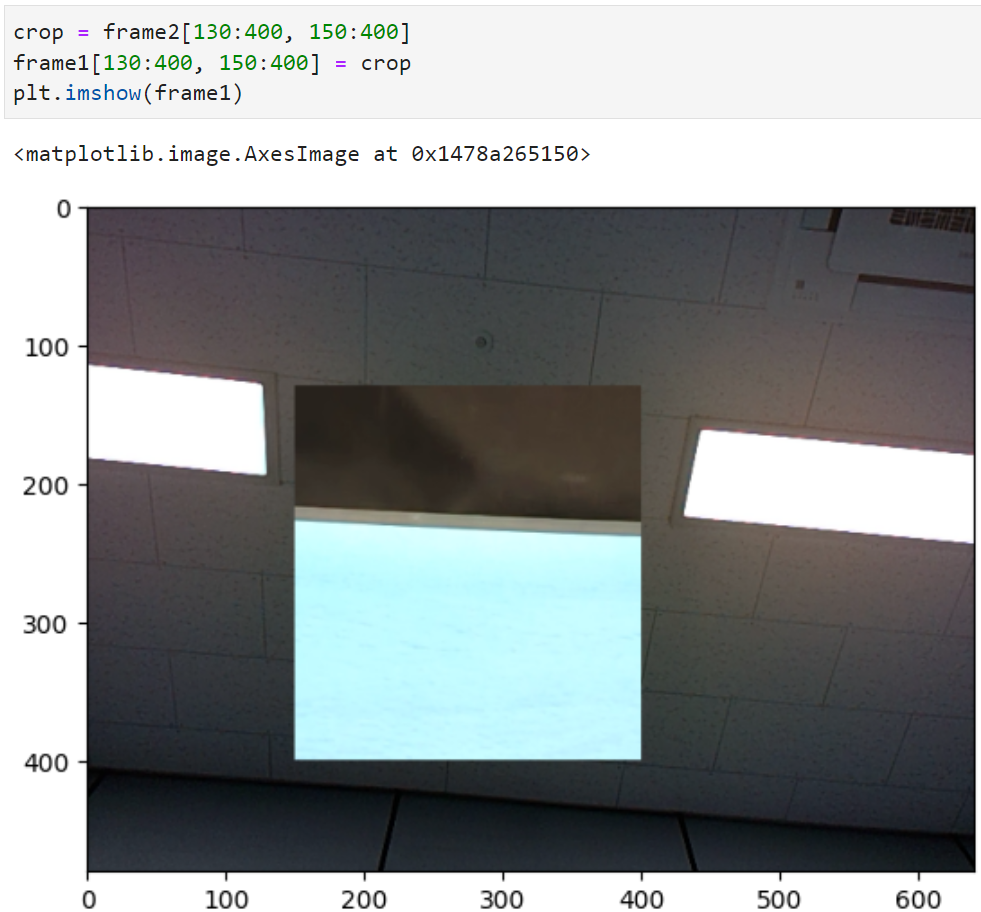

<frame1에 frame2를 blending>

이때,

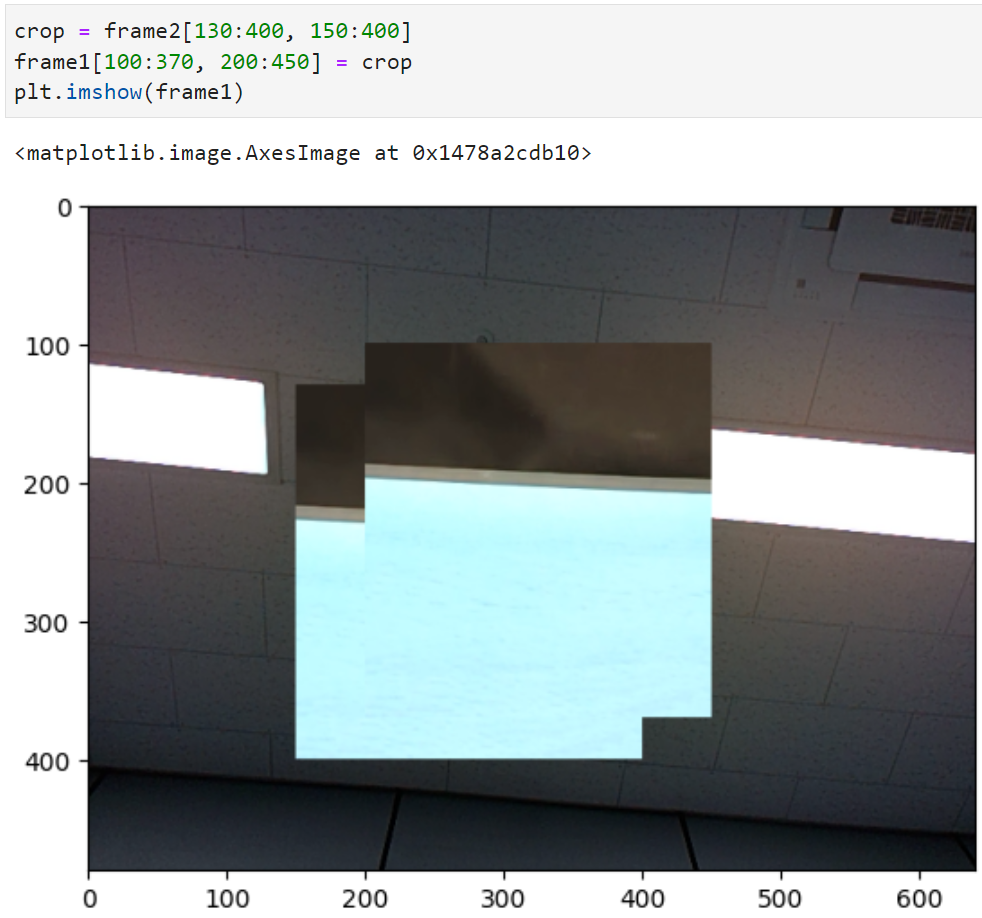

crop = frame2[130:400, 150:400]

frame1[100:370, 200:450] = crop

plt.imshow(frame1)

에서 100:370에서 사이즈인 270이 동일해야 한다.









§ Alpha Blend (이미지가 있을 때, 이미지를 투명하게 만들어서 덮어씌움)

• 2개의 이미지가 있을 때, 한 이미지를 투명하게 만들어 덮어씌우는 것

• 위에서는 구역이 나뉘어져 있었지만 alpha blend의 경우, 같은 구역을 동시에 차지할 수 있다.

(정보를 일부 손실시키지만 공간을 효율적으로 쓸 수 있어 딥러닝에서 학습을 빠르게 하기위한 최적화시 사용)

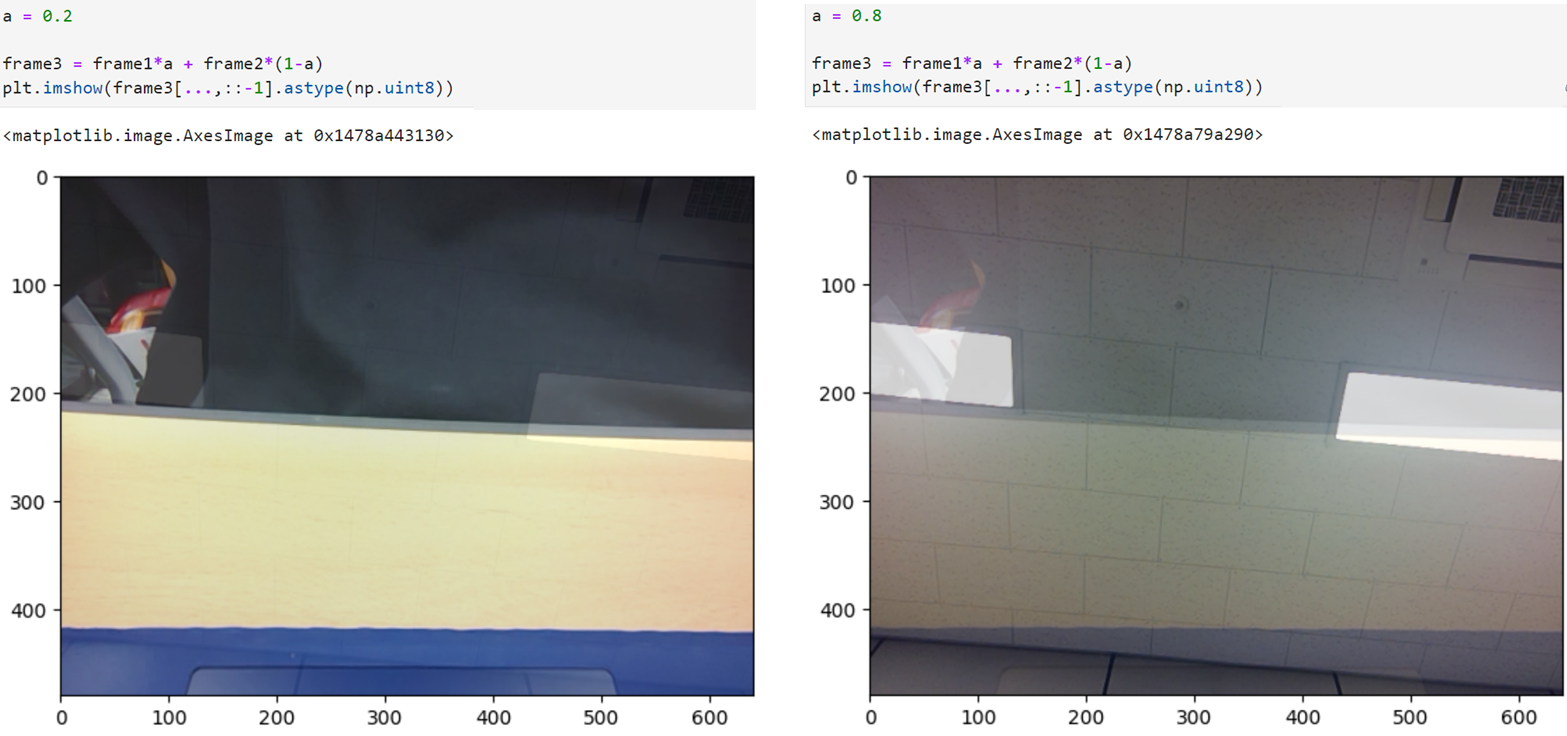

구현방식 : alpha blending 식: frame1 x a  + frame2 x (1-a)

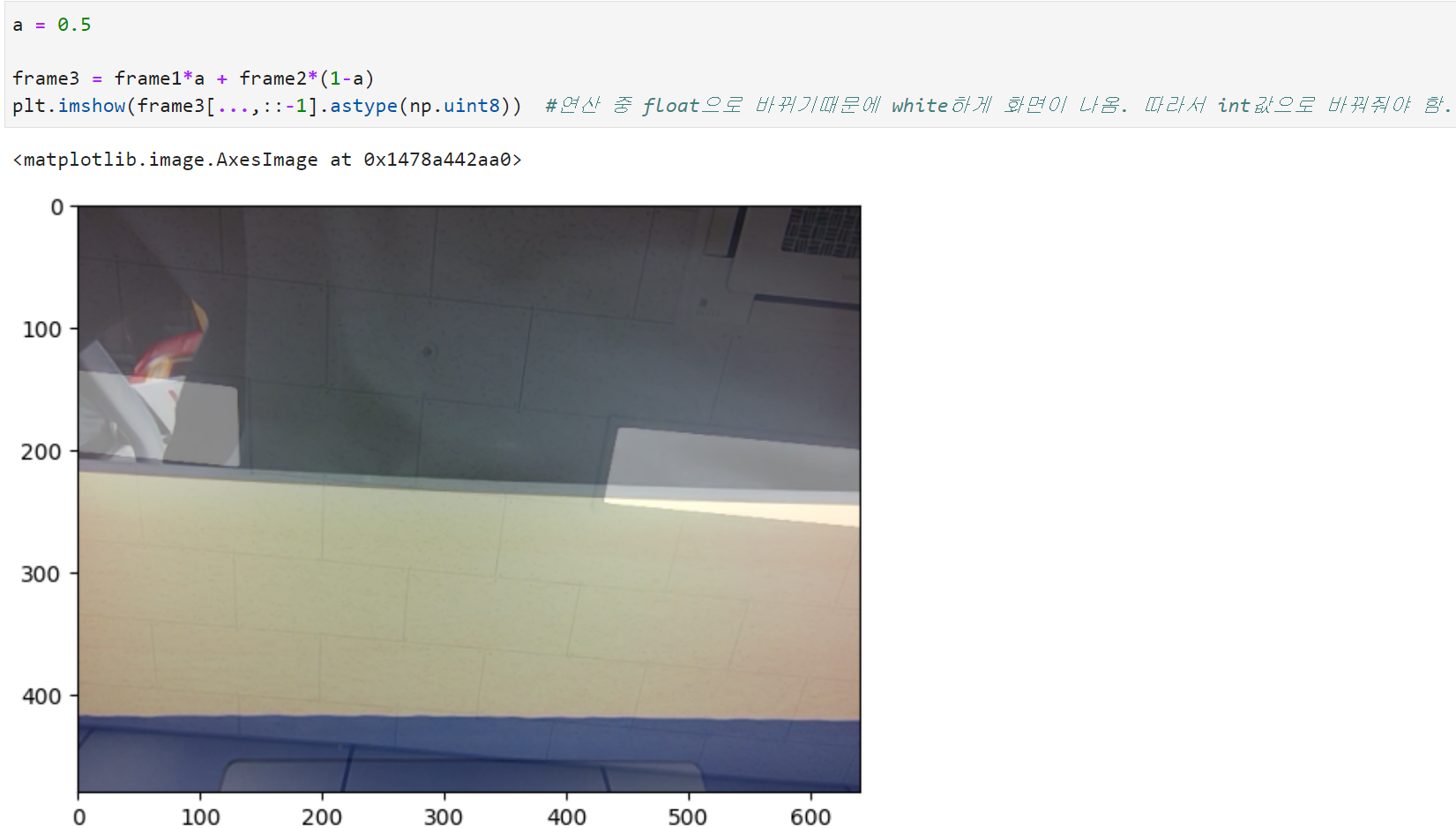

[실습] - alpha blending



























※ image Masking (이미지 마스킹, 거름망)

• Masking: 어떤 것을 막아주는, 걸러준다는 의미. 단, filter는 다른 의미. 우리가 익히아는 filter의 뜻 = masking

• image의 특정 부분을 까맣게 가리는 것.

• 원본source 이미지와 마스크 이미지가 존재

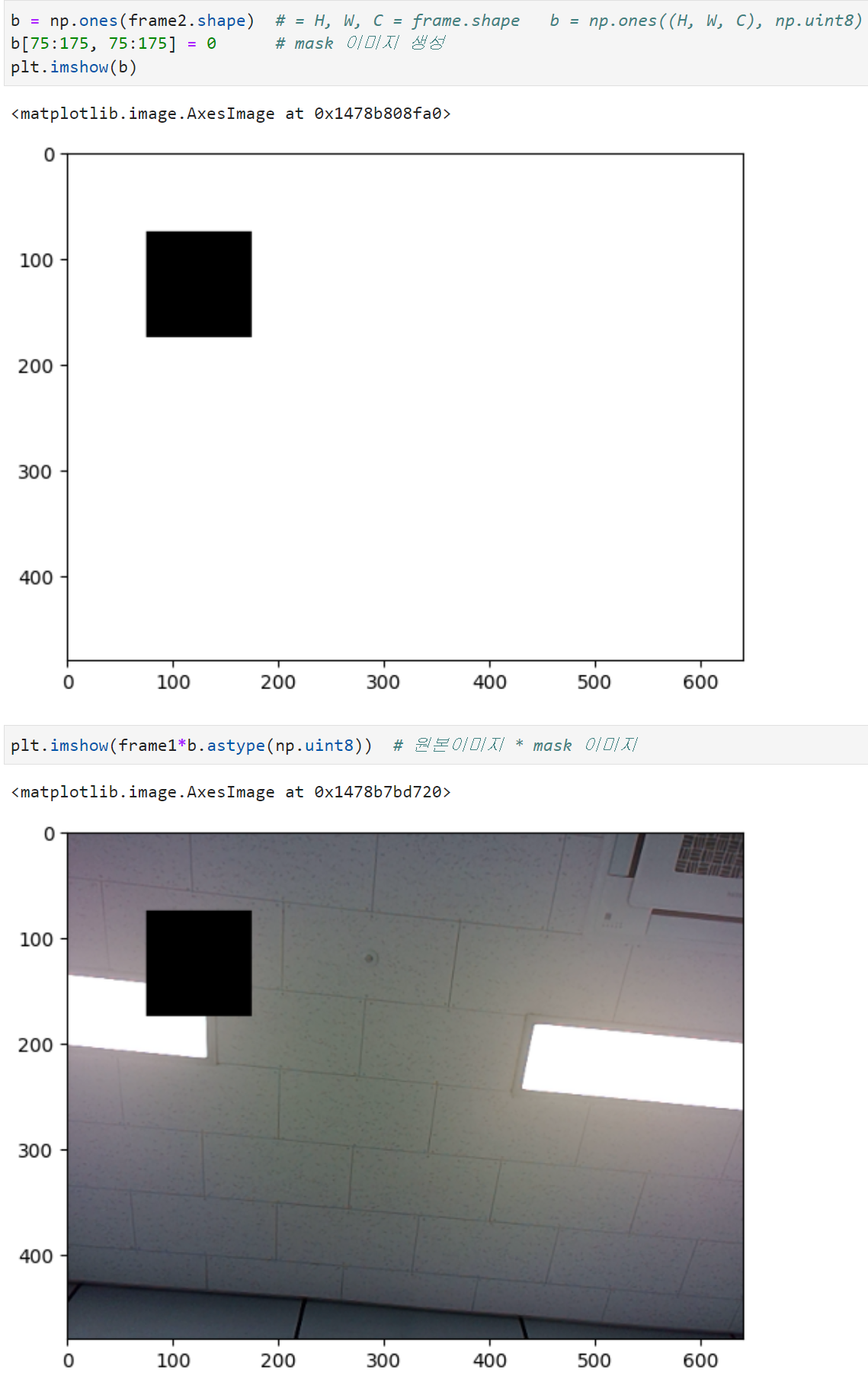

[실습] - Masking

사각형 마스킹 구현방식 : 마스크 이미지[밝은 부분을 1, masking 부분을 0으로 만들어] 원본이미지와 곱한다.

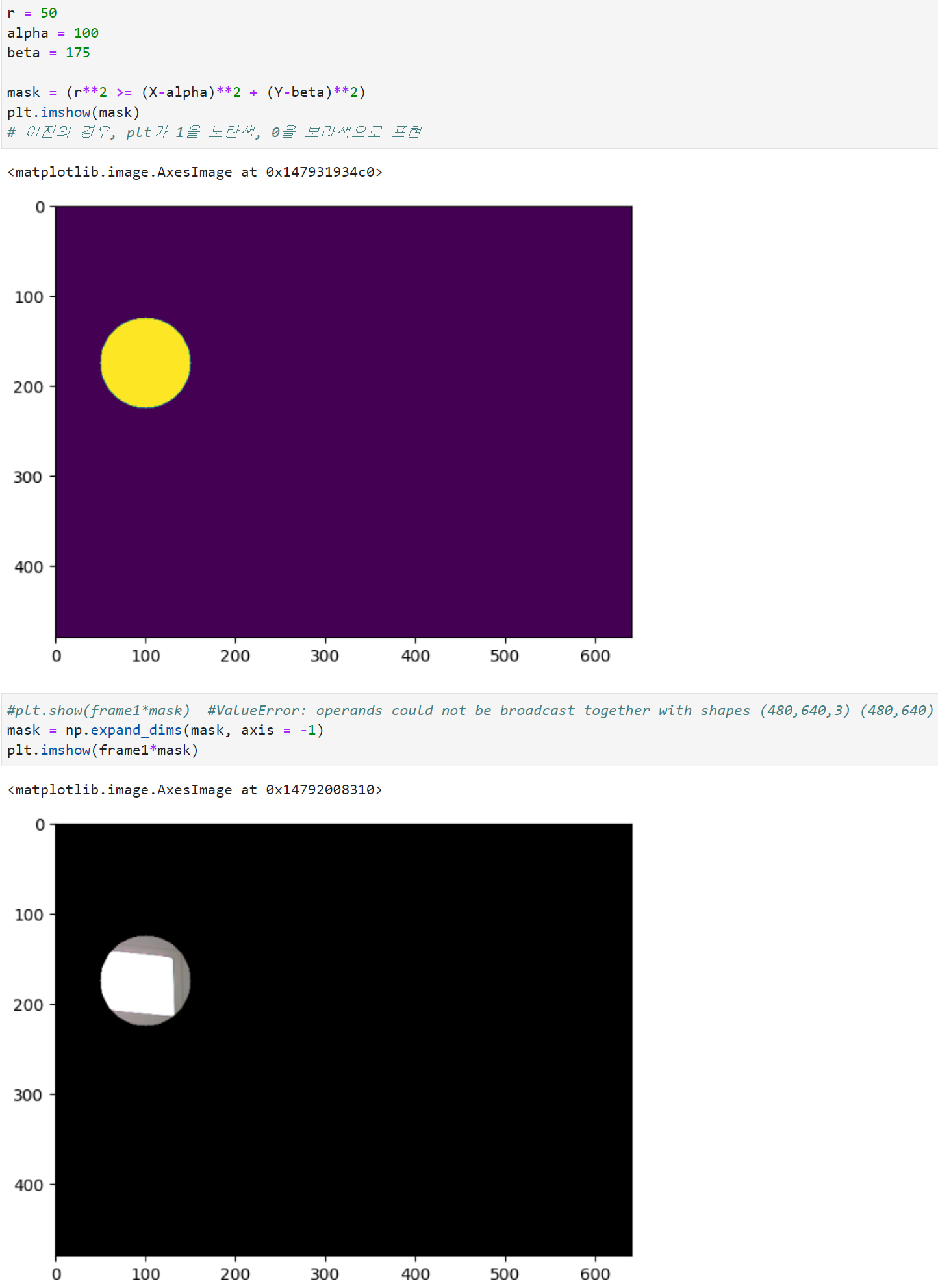

[실습] - 원형 Masking

원형 마스킹 구현방식 : 사각형 마스킹 구현방식 + numpy 안의 meshgrid나 mgrid 이용

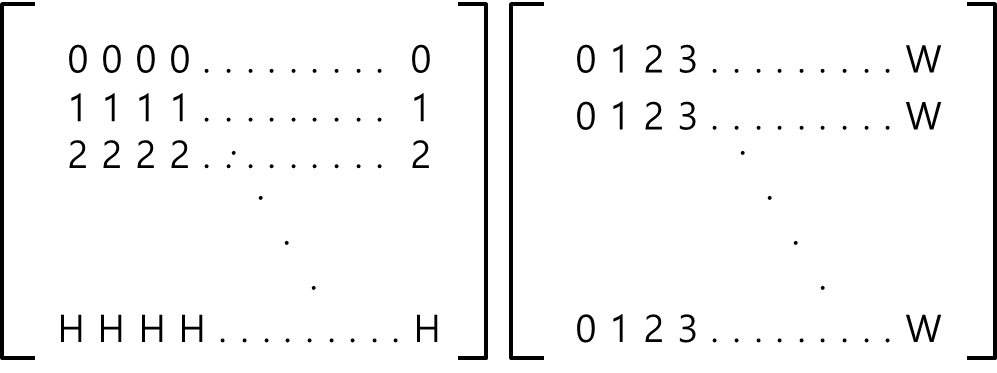

- np.mgrid[:H, :W] 을 이용

이진의 경우, plt는 1을 노란색, 0을 보라색으로 표현

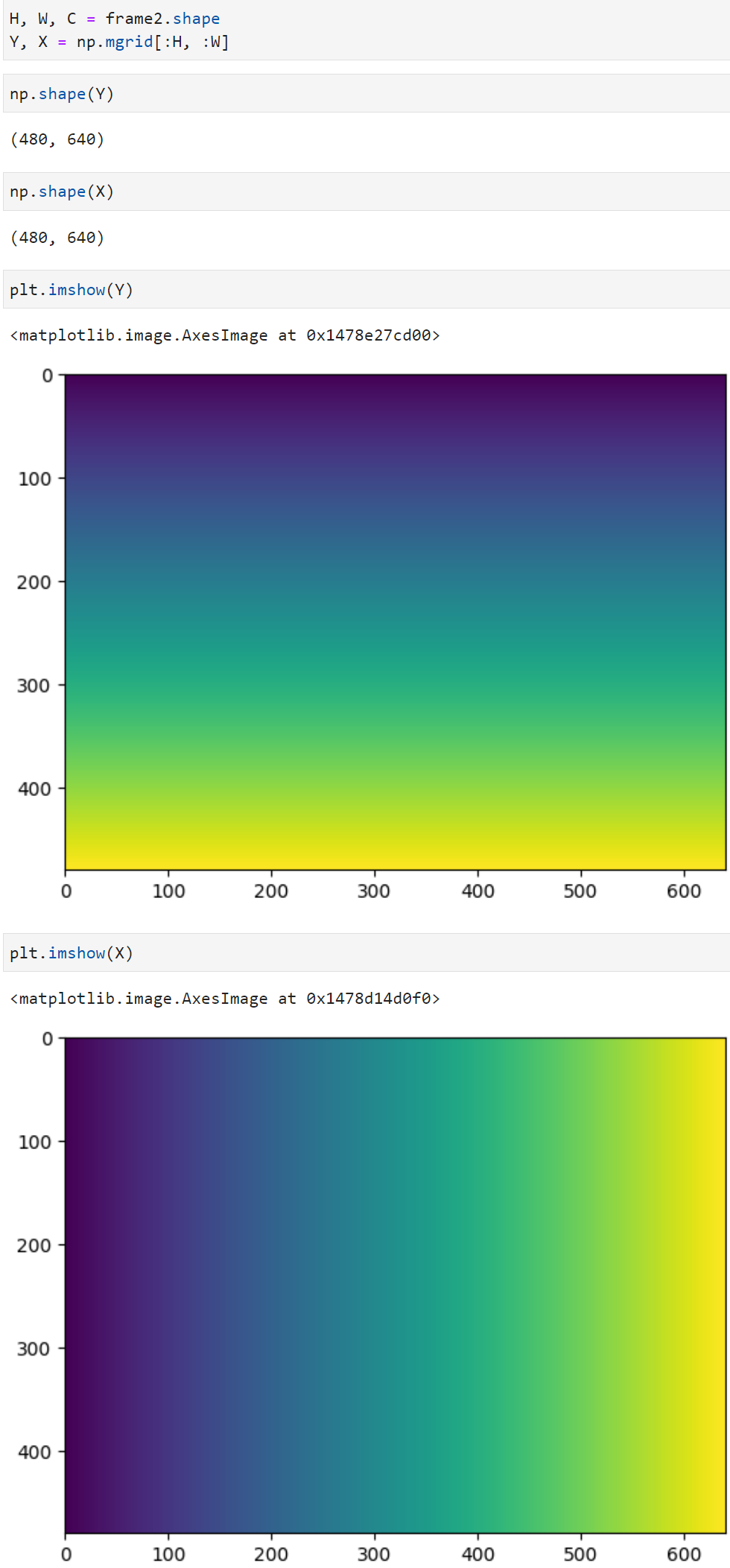

- 따라서 H와 W는 다음과 같다.

이에 대한 코드는 아래와 같이 표현하여 출력할 수 있다.

















-과제: gaussian 사용해보기 à 등고선처럼 화면의 밝기가 나옴

-과제: sigmoid 사용해보기 à 왼쪽을 밝고 오른쪽을 어둡게 와 같이 나옴

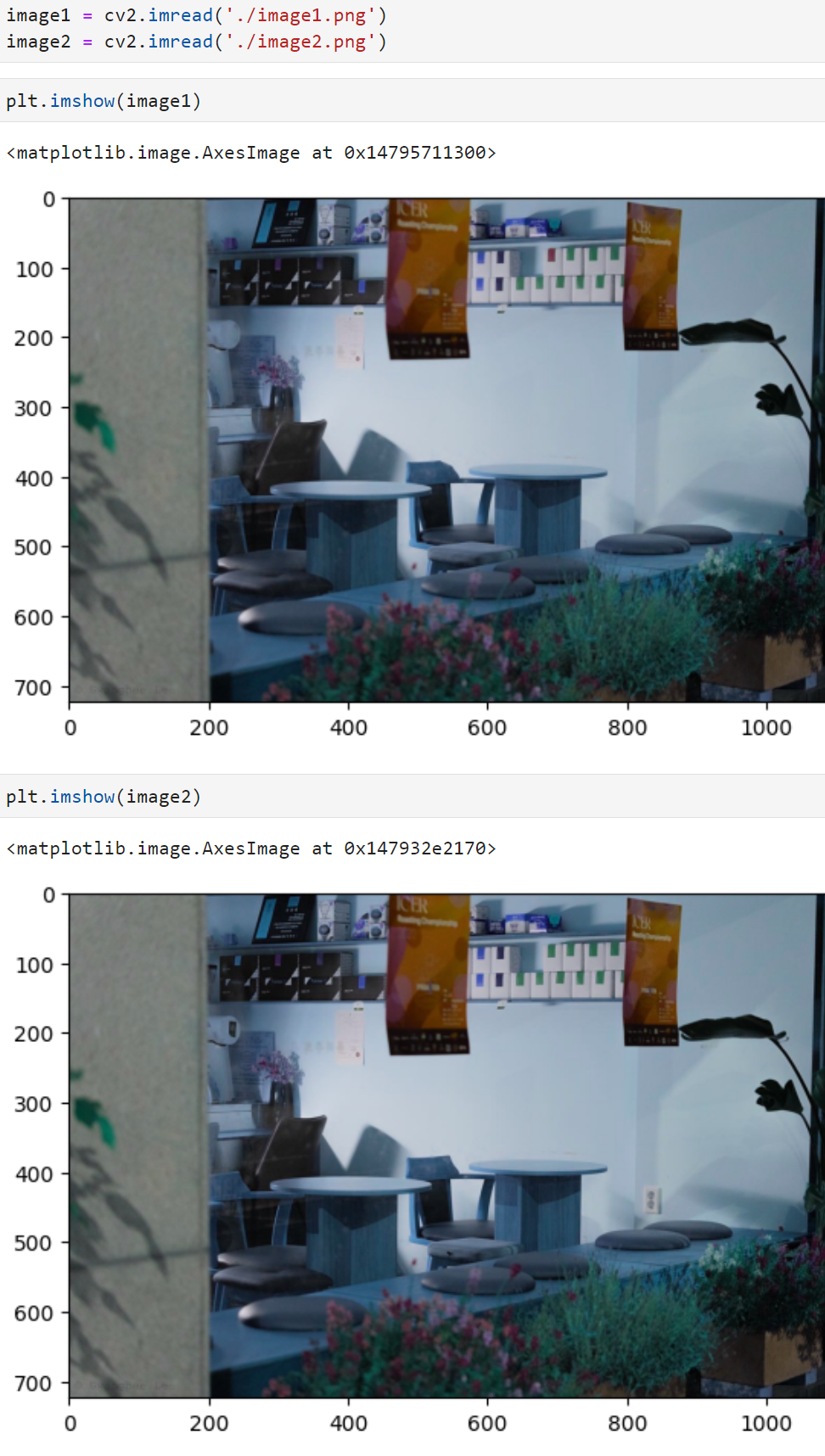

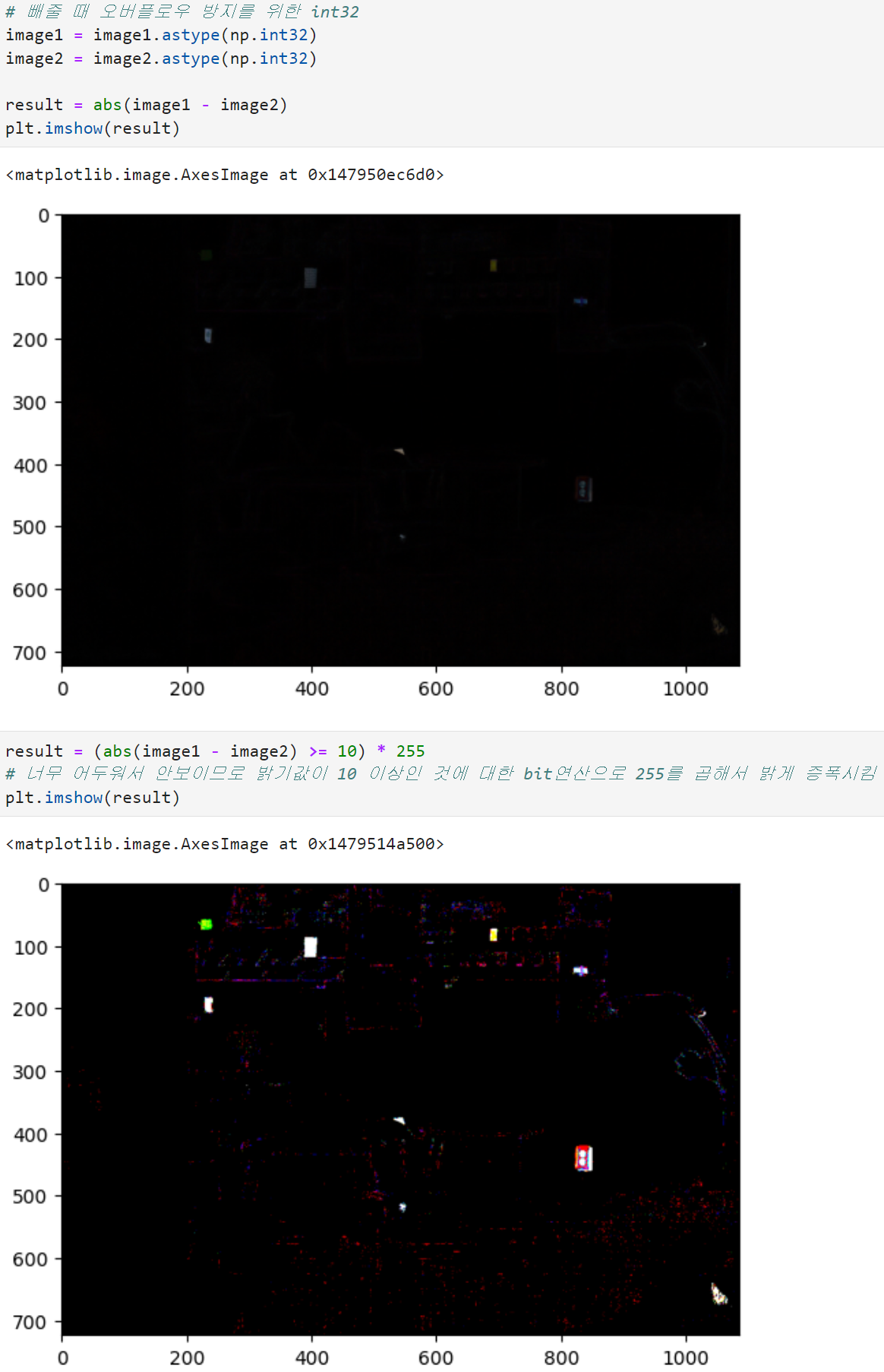

※ Finale _ 틀린그림 찾기

[실습]
